Obudowa rozrusznika 1,8-2,6A cewka 380VAC/SCHNEIDER/APARATURA/

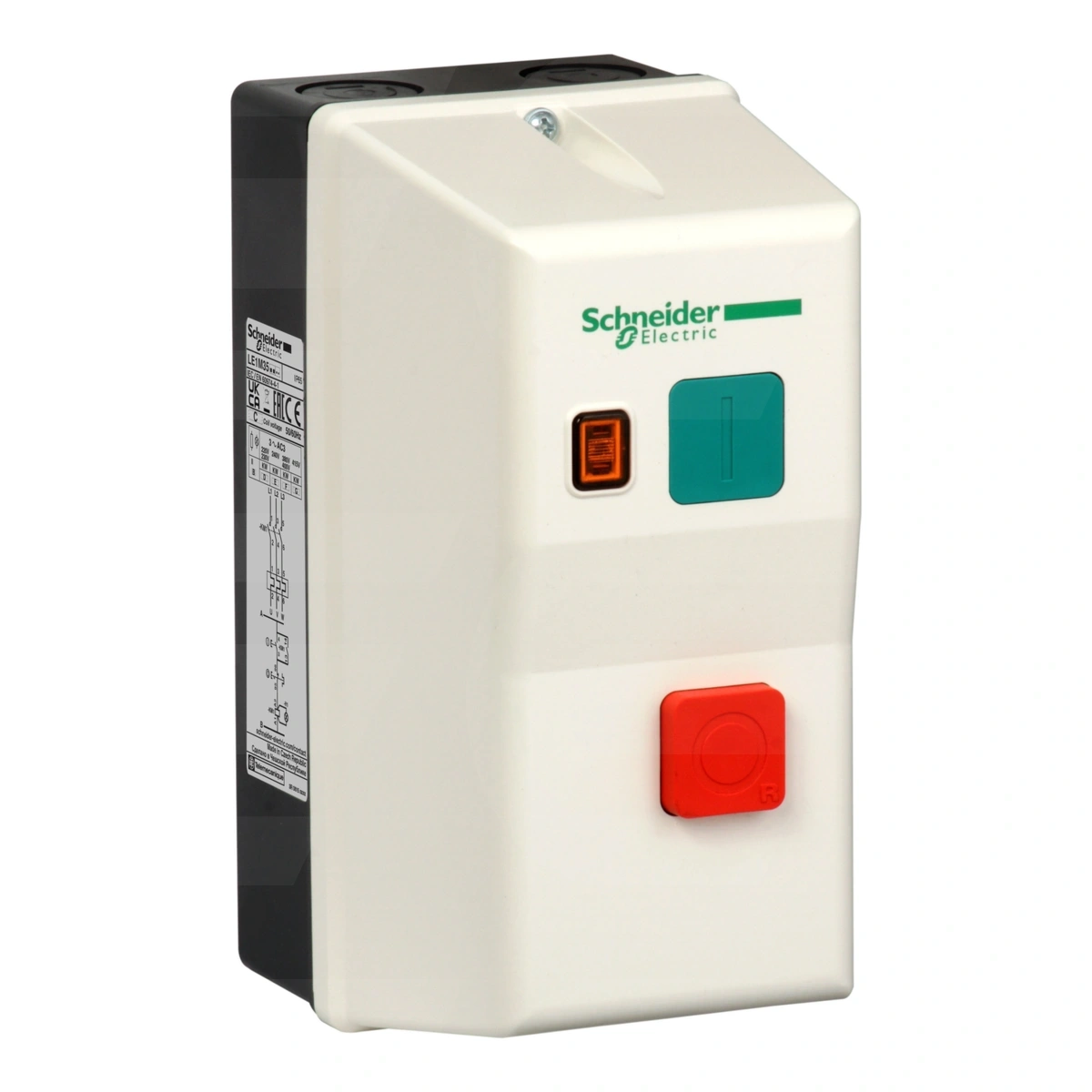

Obudowa rozrusznika 1,8-2,6A cewka 380VAC
Obudowa rozrusznika 1,8-2,6A cewka 380VAC
Producent:SCHNEIDER ELECTRIC
Seria:TeSys LE
Kod producenta:LE1M35Q708
EAN produktu:3389110765755
Opis
Obudowa rozrusznika TeSys LE firmy Schneider Electric o numerze katalogowym LE1M35Q708. Rozrusznik LE1M35 w połączeniu z elementami zabezpieczającymi przed zwarciem zapewnia koordynację typu 1 lu typu 2, w zależności od typu zastosowanych urządzeń. Rozrusznik składa się ze stycznika LC1K, termicznego przekaźnika przeciążeniowego LR2K, zielonego prz ycisku Start "I", czerwonego przycisku Stop/Reset "O/R", żółtego wskaźnika pracy oraz uziemienia + zacisku neutralnego w dolnej części obudowy. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzyst ość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Dane techniczne
Rodzaj układu rozruchowego Rozruch bezpośredni
Z wyzwalaczem zwarciowym
Znamionowe napięcie sterowania Us dla AC 50 Hz 380-380
Znamionowe napięcie sterowania Us dla AC 60 Hz 380-380
Znamionowe napięcie sterowania Us dla DC NA
Rodzaj napięcia sterowania AC
Znamionowa moc pracy dla AC-3, 230 V 3-fazowego 0.37 kW
Znamionowa moc pracy dla AC-3, 400 V 1.1 kW
Moc znamionowa, 460 V, 60 Hz, 3-fazowego 0.75 kW
Moc znamionowa, 575 V, 60 Hz, 3-fazowego 1.1 kW
Znamionowy prąd pracy Ie 2.6 A
Znamionowy prąd pracy dla AC-3, 400 V 2.6 A
Zakres nastawy wyzwalacza przeciążeniowego 1.8-2.6
Liczba styków pomocniczych zwiernych0
Liczba styków pomocniczych rozwiernych0
Maksymalna temperatura otoczenia 40 °C
Zabezpieczenie przeciążeniowe z kompensacją temperaturowa
Klasa wyzwalania KLASA 10 A
Rodzaj podłączenia styków głównych Połączenie śrubowe
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania Połączenie śrubowe
Możliwość montażu na szynie
Z transformatorem
Liczba pozycji sterowniczych1
Do wyłączania awaryjnego
Koordynacja zgodnie z IEC 60947-4-3 NA
Liczba sygnalizatorów świetlnych0
Możliwość zewnętrznego kasowania
Z bezpiecznikiem
Stopień ochrony (IP) IP65
Stopień ochrony (NEMA) NA
Obsługa protokołu TCP/IP
Obsługa protokołu PROFIBUS
Obsługa protokołu CAN
Obsługa protokołu INTERBUS
Obsługa protokołu ASI
Obsługa protokołu Modbus
Obsługa protokołu Data-Highway
Obsługa protokołu DeviceNet
Obsługa protokołu SUCONET
Obsługa protokołu LON
Obsługa protokołu PROFINET IO
Obsługa protokołu PROFINET CBA
Obsługa protokołu SERCOS
Obsługa protokołu Foundation Fieldbus
Obsługa protokołu EtherNet/IP
Obsługa protokołu AS-Interface Safety at Work
Obsługa protokołu DeviceNet Safety
Obsługa protokołu INTERBUS-Safety
Obsługa protokołu PROFIsafe
Obsługa protokołu SafetyBUS p
Obsługa innych protokołów
Szerokość 78 mm
Wysokość 160 mm
Głębokość 108 mm
